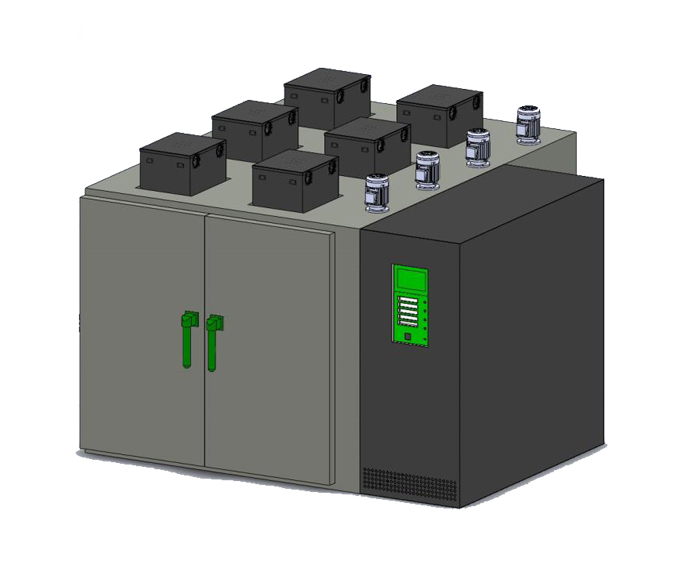

BBA级稳态太阳光模拟器/光伏组件光衰试验箱

1.产品简介

SLHM 系列为BBA级之稳态太阳光模拟器，独自研发的灯箱及排列方式保证光谱、均匀度及瞬时稳定度符合IEC 60904-9模拟光源BBA规范；光伏组件的温控设计采用压缩机和风道对腔体内部整体控

温；配备PLC的中控系统方便用户操作及监控设备运行的状态。

本设备采用大功率进口灯源配合自主开发的灯箱，可实现优于同类产品中的光效率，同等照射面积使用的灯源数量最少。灯箱具有独特的散热结构可保证辐照的稳定性，同时搭配高稳定度供电电

源延长了灯源的使用寿命，平均灯泡寿命可达2000小时以上。灯箱采用模块化设计，符合人体工学，便于使用者更换灯泡及日常维护。基于本系统出色的光学性能，本产品可广泛应用于

光伏组件的各种测试。除了常见的IV测试，光浸润（光老炼）测试，光衰（LID）测试应用，本设备也可应用于温度系数、热斑耐久测试、温升测试(须配合选购配备)等应用。

2.产品型号

系列号	型号	型号	型号
SLHM -	0606	1121	1424
辐照面积	>600mm x 600mm	2100mm x 1100mm	2400mm x 1400mm
辐照强度	500-1200w/m²	500-1200w/m²	500-1200w/m²
辐照均匀度	＜5%，B级	＜5%，B级	＜5%，B级
光谱匹配度	<±40%, B级	<±40%, B级	<±40%, B级
时间稳定度	＜２％, A级	＜２％, A级	＜２％, A级
依据测试规范	IEC 61215-2016 IEC 63202-1-2019 IEC 60904-9	IEC 61215-2016 IEC 63202-1-2019 IEC 60904-9	IEC 61215-2016 IEC 63202-1-2019 IEC 60904-9
适用测试项目	IV测试，光衰（LID）测试，光浸润（光老炼）测试，热斑测试，LeTID测试	IV测试，光衰（LID）测试，光浸润（光老炼）测试，热斑测试，LeTID测试	IV测试，光衰（LID）测试，光浸润（光老炼）测试，热斑测试，LeTID测试
温度范围（选配）	25℃~100℃	25℃~100℃	25℃~100℃
待测电池温度	65±5℃	65±5℃	65±5℃
温度偏差	±2℃	±2℃	±2℃
温度均匀性	≤±2℃（空载下）	≤±2℃（空载下）	≤±2℃（空载下）

★以上参数系环境温度25℃，相对湿度70%R.H空载情况下测定。

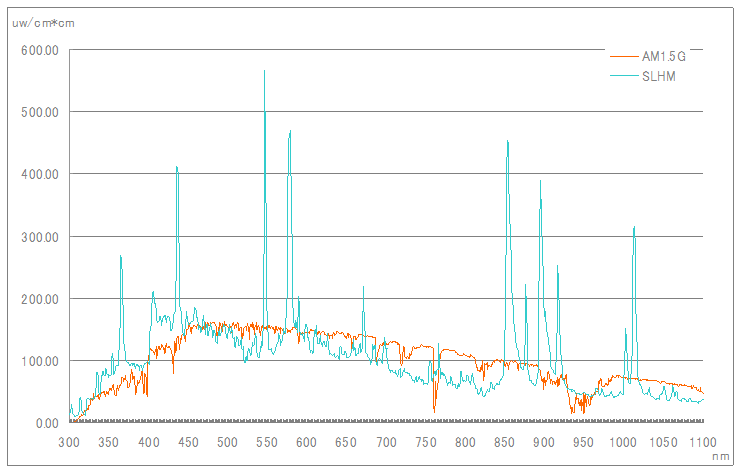

3.参考光谱图

4.光谱匹配

Wavelength	Solar Simulator	AM1.5G	Ratio	Class
400~500	21.90%	18.40%	118.90%	A
500~600	21.00%	19.90%	105.80%	A
600~700	15.50%	18.30%	84.60%	A
700~800	9.80%	14.90%	65.40%	B
800~900	15.40%	12.50%	122.70%	A
900~1100	16.40%	15.90%	103.20%	A

5.适用测试规范

1	IEC61215-2016	Terrestrial photovoltaic (PV) modules – Design qualification and type approval – Part 2: Test procedures
2	IEC 63202-1-2019	Photovoltaic cells – Part 1: Measurement of light-induced degradation of crystalline silicon photovoltaic cells
