高准直稳态 太阳光模拟光源 XHP-200D2

1.产品简介

本产品的设计特点为采用同轴透射式准直光学系统,在实现高准直性的同时可模拟 AM1.5G 条件下的一个太阳常数(1000 W/㎡, 以 400nm-1100nm 区间能量分布为准)。本产品的准直光学系统

由光学积分器/准直物镜和视场光阑组成。在保证有效照射面内的光强达到AM1.5G 的标准太阳常数的前提下通过设计视场光阑的孔径以达到甚至优于直射阳光准直角的准直度(半角 0.3 度

以内)。
具有稳定且均匀的标准光强(1000W/㎡,一个太阳常数)的辐照度输出是太阳能模拟光源的基本性能要求。同时, 满足高准直性就对产品的设计提出了很高的要求。 本产品以模拟直射

阳光的能量强度和准直角为主要目的,兼顾了辐照稳定性/均匀性且具有较大照射面(φ200mm)。


2.主要构成

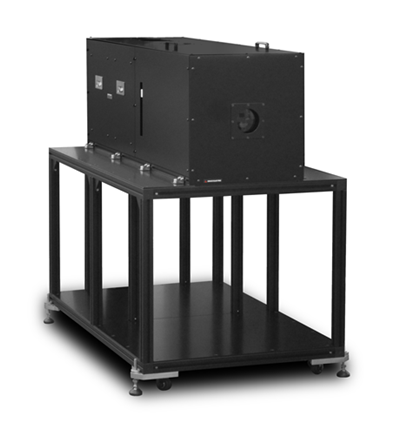

灯体(附架台) XHP-200D2
规格: W 805mm × H 1244.5mm X D 1301mm
净重: 118 kg
控制电源 BA-3000HM1
规格: W 605 × H 270 × D 375 mm
净重: 24kg
灯泡 3000W 氙灯, L30A1.
视场光阑 φ90 孔径
标准配件 电力输入电缆(5m)
电源光源连接电缆(5m)
控制电缆(5m)
遥控电缆(3m)
操作手册和测量报告
选配 带支架可移动式反射镜:
(规格: 500mm x 500mm,0°-90° 角度可调0 .5°).
光强度计:
(硅光电二极管传感器光谱响应: 400nm-1100nm)

3.主要功能


光源快门/减光光阑 手动,10%-100%光强可调
光强输出控制 灯泡输出功率的 70-100%可调
光强输出控制显示 指示灯功率/电流/电压
冷却扇系 熄灯超过20分钟后自动停止
安全锁装置 内部安全装置,灯体外壳开启或松动时自动熄灯,防止外壳关闭不严或电灯过程中误操作而造成的光泄漏。
过热保护装置 80°C恒温器内部光源
灯泡点灯计时器 累计显示灯泡点灯时长 以及 灯泡寿命报警
可视化光轴调整系统 可 3 方向调整灯泡光轴,且具备可视化窗口可即时观察灯泡位置并具备坐标定位功能。
外部控制 通电/断电
灯开/关
灯泡稳定状态信号

4.运行环境


温度 20~30℃(RT 值)
湿度 20~85%(RH 值无冷凝



5.电气规格


额定输入 AC200-240V 50/60 Hz 1φ 4.5kw(Max)
【需单相 30A 以上电力供应】
额定灯电压 DC25V-30V
额定灯电流 About DC60-90A
绝缘电阻 DC 500V above 20MΩ
Input~Output / Output between F.G~between F.G
Output~between F.G
耐压性 Input ~ Output between F.G AC 1,000 V 1 minute
Output ~ between FG AC 500 V 1 minute

6.光学规格


有效照射面积 >φ200mm
工作距离 9m (由出光口/视场光阑至照射面)
辐照度 1,000W/㎡ (1 SUN)
辐照度的时间不稳定性 <±3%
辐照度均匀性 <±10% (at the centerφ200mm beam)
<±5% (at the centerφ100mm beam)
光谱重合 AM 1.5G
准直角 within 0.3°
(Half angle, working distance > 9m)
【准直度定义及测试方法请参照 8.附录说明】
灯寿命 Average 1,000 hours
