太阳光模拟器
对于光伏测试用太阳模拟器的性能评价,当前均以IEC 60904-9 (Edition 2.0 2007-10)为标准。
要实现标准测试条件(STC)下的测试,在400-1100nm的光谱范围内,太阳模拟器必须能够在测试面上达到1000W/m2的辐照度,并根据需要可以进行一定程度的调节。
光谱匹配度
太阳电池为光谱选择性器件,因此,在同等条件下,太阳模拟器的光谱越接近真实太阳光谱,用其测试得到的太阳电池参数越准确。为了评价太阳模拟器的光谱与真实太阳光谱的接近程度,电工委员会(IEC)根据ASTMG 173所引用的SMARTS2《太阳光线在大气中传播的简易模型》规定的标准太阳光谱分布,使用分段能量占比的方式,对太阳模拟器与太阳光谱的接近程度进行了分级。

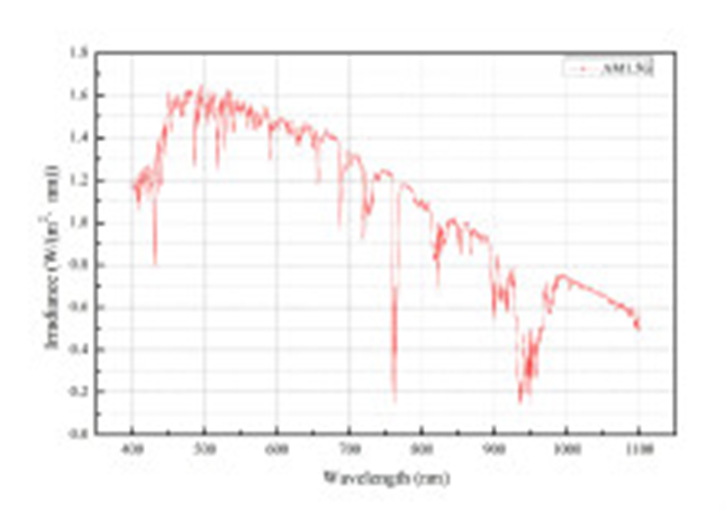

AM1.5G标准太阳光谱分布

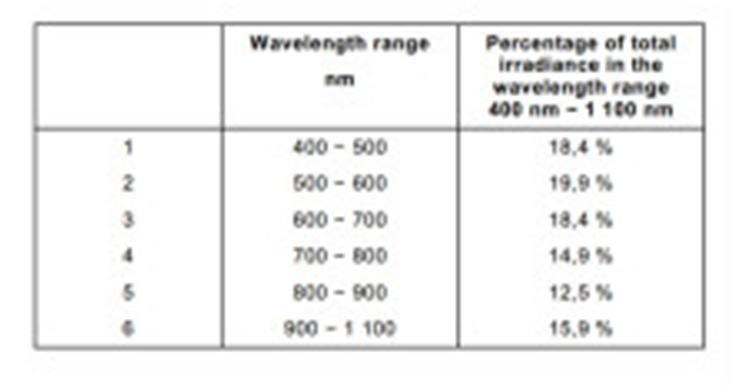

AM1.5G标准太阳光谱分段能量占比
AM1.5G标准太阳光谱分布与其分段占比分别如上图所示,其对应的太阳模拟器光谱匹配度级等级评定标准如下表所示。
等级 | 光谱匹配度 |
A | 0.75-1.25 |
B | 0.6-1.4 |
C | 0.4-2.0 |
等级 | 辐照不均匀度 |
A | 2% |
B | 5% |
C | 10% |
等级 | 短期稳定度(STI) | 长期稳定度(LTI) |
A | 0.5% | 2% |
B | 2% | 5% |
C | 10% | 10% |
