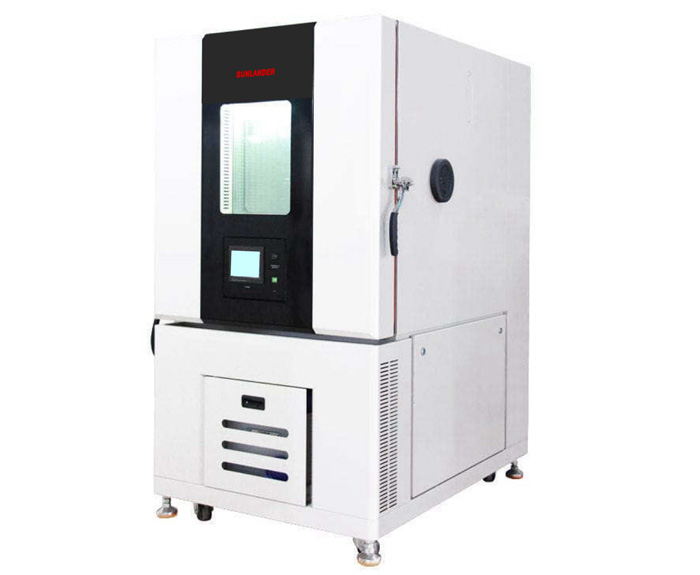

模拟阳光测试箱

1.系统简介

SLHM-500为包含恒温功能的模拟太阳光环境测试箱，采用金属卤素灯做为光源。与一般采用氙灯/卤素灯的环境箱相比具有多种优势。

首先，特殊设计的全光谱金卤灯光源与氙灯/卤素灯相比，具有更高发光效率高和更宽的有效光谱。作为全光谱光源SLHM-500的光源部分覆盖紫外（UVA，UVB），可见光及红外部分且各光谱段的

匹配度均优于IEC60904-9的B级标准。而光源的辐照稳定性优于2%，符合IEC60904-9的A级要求，辐照不均匀度优于15%，符合IEC60904-9的C级要求，光源部分完全可以作为太阳光模拟器来使用。

而标准的灯泡寿命平均达到2000小时以上，大大高于一般氙灯/卤素灯，可满足客户长时间光照测试的要求并节省耗材成本。

其次，温控设计采用压缩机和循环风对腔体内部整体控温，依据客户需求可在可在25℃~100℃范围内进行温度控制，以对应多种测试要求。湿度控制作为选配也可按照客户要求追加。

系统控制方面配备PLC的中控系统方便用户操作及监控设备运行的状态。系统配备高精度辐照计和温度传感器并标准搭载辐照回馈控制功能可保证辐照强度维持在固定区间。此外，客户可依据照

射时间，累计辐照量设定运行程序并自动记录辐照度和温度数据并生成曲线。

产品名称	光照环境测试系统：模拟阳光测试箱 / 可靠性测试箱
产品型号	SLHM-500
依据规范	IEC61215-2016，IEC60904
适用测试规范	电池片光衰测试（LID） IEC 63202-1-2019 阳光模拟测试 MIL‐STD‐810G, Meth. 505.5 Procedure II DIN 75220 PV 1211 PR 306.4 高低温测试，交替温度测试 IEC 60068‐2‐1, Test A IEC 60068‐2‐2, Test B IEC 60068‐2‐14, Test Nb GJB150.3A-2009 环境/气候测试 IEC 60068‐2‐67 IEC 60068‐2‐78

2.主要规格

2.1光源部分

有效照射面积	500mm x 500mm
腔体内尺寸	（WDH）800mm800mm600mm
光源	2500 W金属卤素灯 1只
灯泡寿命	＞2000h
照射强度	500-1200w/m² 可调
非均匀性	＜15%
光谱范围	300-1200nm
光谱匹配度	＜±40%（IEC　60904-9　B级）
稳定性	＜2%　（IEC　60904-9　A级）

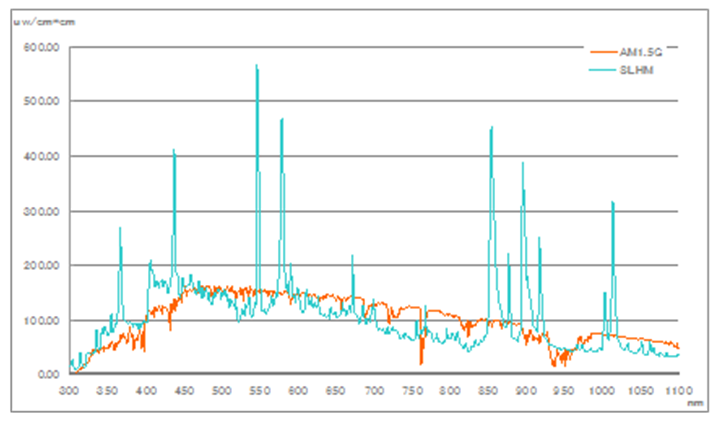

2.2光谱及各波段匹配度实测

Wavelength	Solar Simulator	AM1.5G	Ratio	Class
400~500	21.9%	18.4%	118.9%	A
500~600	21.0%	19.9%	105.8%	A
600~700	15.5%	18.3%	84.6%	A
700~800	9.8%	14.9%	65.4%	B
800~900	15.4%	12.5%	122.7%	A
900~1100	16.4%	15.9%	103.2%	A

2.3环境箱（标准规格）

内尺寸	800 x 800 x 600 mm (WDH)
温度控制范围	25℃~85℃
待测样品温度	65±5℃
温度偏差	±2℃
温度均匀性	≤±2℃（空载下）
说明	以上参数系环境温度25℃，相对湿度70%R.H空载情况下测定。
内外箱材质	箱体为库板组装式，内箱采用一级不锈钢板满焊方式避免漏水漏气现象 ( SUS # 304厚度1.2mm),外箱彩钢板(厚度 1.0mm)箱体底部100mm方钢加强
测试孔	可外接测试电源线及信号用并配有硅胶软塞 ( 5 cm*1 )
保温层	隔热玻璃棉加聚氨脂发泡保温材料(保温层厚 100 mm)确保箱体外部不会有凝露，结冰现象，具有隔热耐火功效。
光照	光源位于内箱顶部,与测试区之间用玻璃隔开

※ 以上标准规格外的温度及湿度控制可依客户要求定制
