产品型号：SLHM-1820-AGV

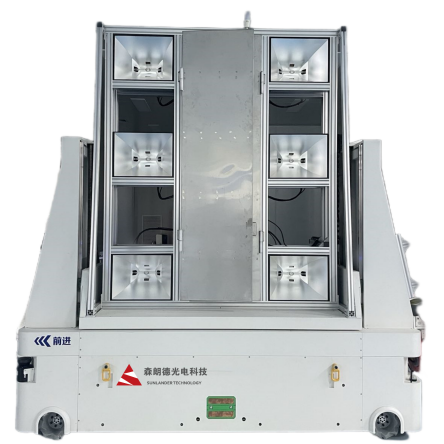

SLHM -1820-AGV为可移动稳态太阳光模拟系统，采用金属卤素灯数组做为光源，特别设计的灯箱及排列方式使得非均匀度＜20%。控制方面配备PLC的中控系统方便用户操作及监控设备运行的状态。整体灯阵安装在AGV升降车上，方便灯架的移动和升降。
|
1） |
光源 |
2.5KW金属卤素灯6组 |
|
2） |
照射距离 |
距离出光口 1 m |
|
3） |
有效照射面积 |
1800mm x 2000mm |
|
4） |
照射强度 |
700W/m2 可调 |
|
5） |
非均匀度 |
＜20% |
|
6） |
稳定性 |
LTI：＜5% |
|
7） |
光源寿命 |
500h |
|
8） |
升降行程 |
0.4m |
|
10） |
主体供电 |
电压：380V±10%；频率：50Hz±2% |
|
11） |
接地要求 |
接地电阻＜4Ω，独立接地，即TN-S制接地系统，采用的三相五线制交流电源（严禁中、地混用） |
|
12） |
主体功率 |
约 13 KVA 平均消耗功率约11 kW |
|
13） |
主体供电电流 |
约50A |
|
14） |
AGV供电 |
电压：220V±10%；频率：50Hz±2% |
|
序号 |
项目 |
指标/参数（说明） |
|
1） |
升降行程 |
400mm |
|
2） |
AGV台面尺寸 |
800mm-1950mm |
|
备注 |
灯阵框架及电控柜以客户提供的AGV为基础进行组配固定 |
|
1)灯箱和电源
A.灯箱：内含灯泡固定座、反射罩
精确组装的灯泡固定座可确保每次更换灯泡时非均匀度能维持在相同等级
特殊设计的反射罩可有效均匀反射灯源所发出的光至照射面
B.灯箱电源：本灯箱的电源使用电子式方波电源，可对单灯进行电子式调光，因此辐照度
输出可在50%-100%之间调整，电源输出精度在±1%以内
电源内置反馈信号，可以在灯管或电源出现故障时做出报警反馈，便于及时排查故障。
2）控制/监控
