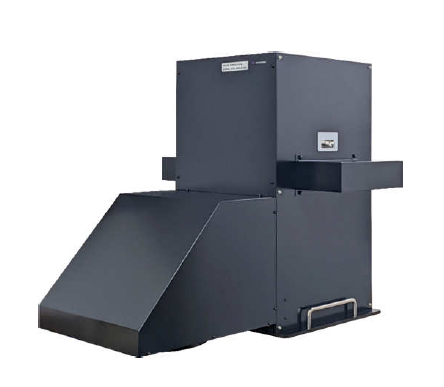

3A稳态太阳光模拟器

1.产品简介

  本产品为稳态太阳光模拟器,提供AAA 级别的180mm x 180mm 有效光斑. 具备4 通道光谱调整滤片插槽，光谱匹配度符合GB/T 6494-2017 规定的A 级标准（350nm-1800nm）。

  本型号RXS-180SS-0A 与RXS-180SS-0AM（具备减光滤片系统）为姊妹机型，基本光学规格一致。

2.产品系列



产品名称	型号
稳态太阳光模拟器-无光衰	RXS-180SS-0A
稳态太阳光模拟器-有光衰	RXS-180SS-0AM

3.设备概要



光源部分	大小： W 783 × H 774 × D 1003 mm 净重： 60kg
控制电源	大小: W 430 × H 304 × D 430 mm 净重: 20kg
灯泡	1．6kW 短弧氙灯
滤片	AM0 滤片 x 1pc
附件	电源 输入电缆 控制电缆 连接电缆（快门，风扇/联锁，氙灯供电） 测试报告 操作说明




4.主要规格参数

4-1 系统功能



输出调整	灯泡输出功率的70-100%可调
光学快门	可手动及外部控制
冷却系统	强制风冷
灯泡点灯计时器	累计显示灯泡点灯时长
可视化光轴调整系统	具备灯泡3 轴位置调整系统，可手动调整灯泡光轴位置并定位。同时具备2 个视窗可于点灯情况下随时观察灯泡光弧位置。
光谱调整系统	具备光谱调整滤片插槽左右各2，共4 通道（不包含调整滤片）
安全装置	1）具备冷却风扇监控装置，风扇工作异常时强制停机； 2）具备安全锁，工作中外盖开启时强制停机。



4-2 电气规格

额定输入	200-240V 50/ 60hz 1φ 2.6kW(最大)
额定灯泡功率	1.6千瓦
绝缘电阻	直流500V以上20MΩ 输入~输出/输出在fg之间~在fg之间 输出F.G之间~
耐电压	输入~输出在fg AC 1000v之间1分钟 输出~在FG AC 500v之间1分钟



4-3 光学规格

辐照面积	≥180mm x 180mm
出光方向	垂直向下
工作距离	照射面距出光口下方425mm 处
辐照度	1367Ｗ/㎡ （AM0 1 SUN ) x ±20％
不均匀性	<2% (under 1 SUN condition) *一个太阳常数条件下，不少于25 点测试
不稳定性	LTI：<1%*1S 间隔，测试30 分钟 STI：<0.5%*测试时长1S，采集1000 点
光谱不匹配度	350nm-1800 nm, within ±25％ *符合GB/T 6494-2017 A 级标准
灯泡寿命	平均寿命1000 小时
